Pätice, objímky

          Závitové pätice (EDISON)                                                                              2-pólové vidlice

E14	E27	E40		G4	GU4 (MR11)	GU5.3 (MR16)	GY6.35	G9	GU10,GZ10

   Pätice pre lineárne trubice T5,T8                    Pätice pre zatočené trubice (circular T5,T9 + 2D)                               Špeciálne pätice

G5	G13	2GX13	G10q	GR8,GR10q			R7s	G53	GX53	S14s,S14d	ostatné

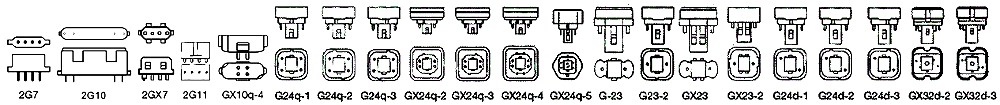

   Špeciálne pätice kompaktných flôrescentných žiariviek bez predradníka



Ak chceme správne vybrať svetelný zdroj, je potrebné okrem druhu žiariča, jeho príkonu a napätia vedieť identifikovať aj označenie tvaru banky a pätice zdroja.Tu je často metúcim faktorom, že sa niekedy na obale udáva pätica a niekedy tvar žiarovky, čo nie je to isté. Napríklad formát MR16, s ktorými sa pomerne často stretávame na obaloch halogénových žiaroviek môže byť vo vyhotovení pre päticu GU5,3 alebo aj GU10. Viď :  http://en.wikipedia.org/wiki/Multifaceted_reflector.

Pre uľahčenie orientácie v tejto problematike Vám prinášame prehľad načastejšie používaných značení tvaru zdroja a pätice aj s podrobnejším popisom:

1. Tvar. Napríklad trubice sú značené písmenom "T" (tubular), "PAR" znamená parabolický hliníkový reflektor a MR sa používa pre mnohostranný reflektor. Následuje číslo, ktoré vyjadruje rozmer. Ten sa meria dvomi jednotkami - v milimetroch alebo v imperiálnej miere 1/8 palca. Napríklad R50 znamená priemer reflektora 50mm, čo je zároveň  PAR-16, teda 16/8 palca. T8 znamená priemer trubice = 8/8 palca = 1 palec = 25mm. MR16 má priemer 16/8 palca...

2.Pätica. Žiarovky alebo svetelné zdroje sa do svietidiel montujú vsadením pätice do objímky pomocou závitov alebo zasunutím konektorov a podobne. Značenie pätíc je obvykle spojením písmen predstavujúcich tvar pätice a číslic predstavujúcich rozmer a počet "pinov" pätice. Napríklad typický "veľký" Edisonov závit na žiarovke E27 znamená priemer závitu 27mm.

Základné písmenné označenia pätíc :

• B Bayonet Collar Base
• E Edison Screw Light Base
• F Single Pin Type Base
• G Multiple Pin Type Light Bulb Base
• K Cable Connections
• P Pre-focused Light Base
• R Recessed Contact(s) Base
• S Shell-type Light Bulb Base
• T Telephone Slide Base
• W Wedge Base
• X Special Type Lightbulb Base
